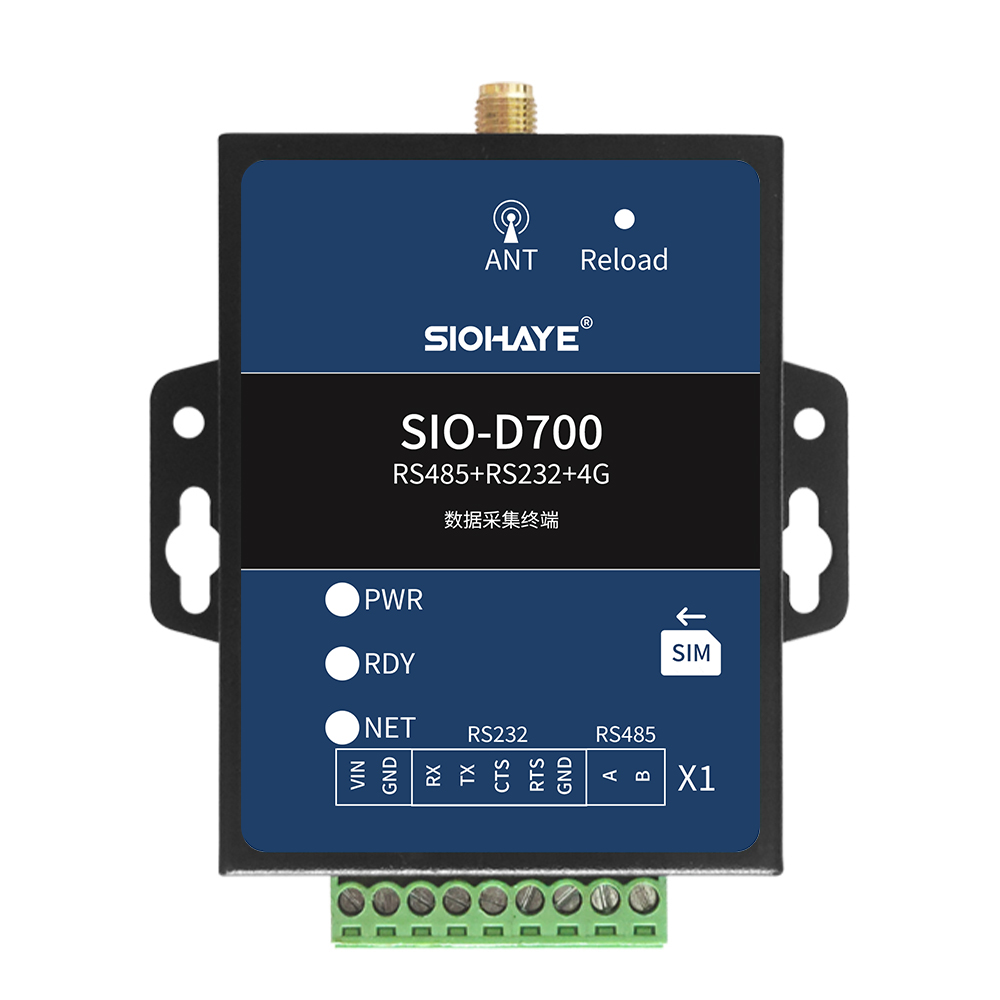

SIO-D700X1
1. 簡介
SIO-D700X1 是一款基于合宙Air724系列高性價比的Cat1 4G DTU。支持移動、電信、聯通 全網通4G，可以方便集成到自己的設備系統中。主要特點如下:
1) 支持5~36V寬電壓供電；
2) 支持-35℃-75℃工作環境溫度；
3) 支持5~95%RH濕度環境；
4) 支持接觸放電±8Kv,空氣放電±15Kv；
5) 支持1路TTL 串口，支持3.3V和5V TTL電平；
6)支持1路RS485串口；
7) 支持1路SPK，可以直接驅動8歐2W喇叭，進行TTS播報；
8) 支持西奧DTU透傳固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT；
9) 支持標簽logo定制服務；
10) 支持二次開發定制。
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 5~36V，10W電源，推薦12V電源 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
TTL串口 | 1路 | 支持3.3和5V電平串口 1200-460800；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
RS485串口 | 1路 | 1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
SPK | 1路 | 可以直接驅動8歐2W喇叭，進行TTS播報（需拆開外殼） |
尺寸 | 86*72*20mm | |
安裝方式 | M3螺絲安裝 | |
2.2. 硬件資源介紹

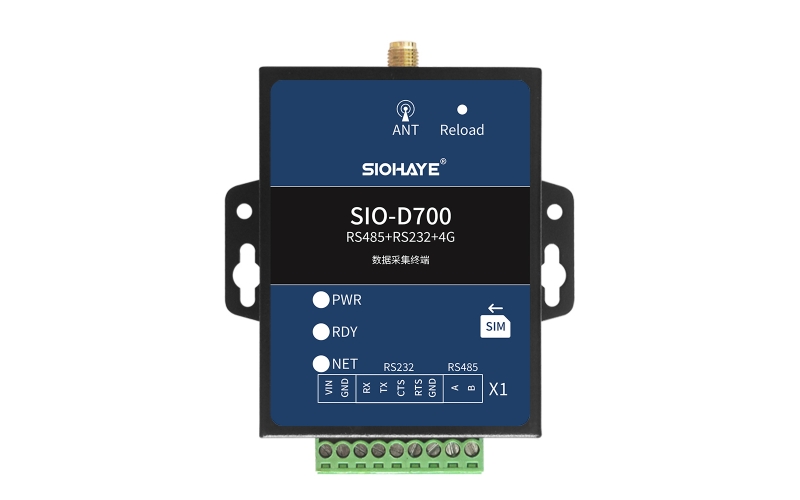

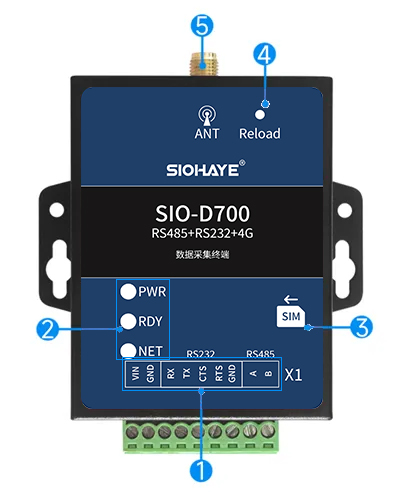

編號 | 標識 | 功能 | 說明 |
1 | VIN/GND | 電源 | VIN電源正極，GND電源負極 范圍5~36V，10W電源 |
RX/TX/CTS/RTSGND | TTL串口，支持3.3和5V電平串口 RX TX GND是串口必須接 CTS RTS是流控可以不接 | ||
A/B | RS485串口 | ||
2 | PWR LED | 電源指示燈，上電常亮 | |
STA LED | 系統指示燈 | ||
NET LED | 系統指示燈 | ||
3 | 外置SIM卡 | 自彈SIM卡，中卡，方向缺口朝外 支持貼片卡電路，默認沒貼 | |
4 | Reload | 長按7秒，恢復出廠設置 | |
5 | 4G天線 | SMA接口天線 |
注意;USB 和BOOT按鍵在外殼內部，如果要二次開發和調試日志需要拆外殼。

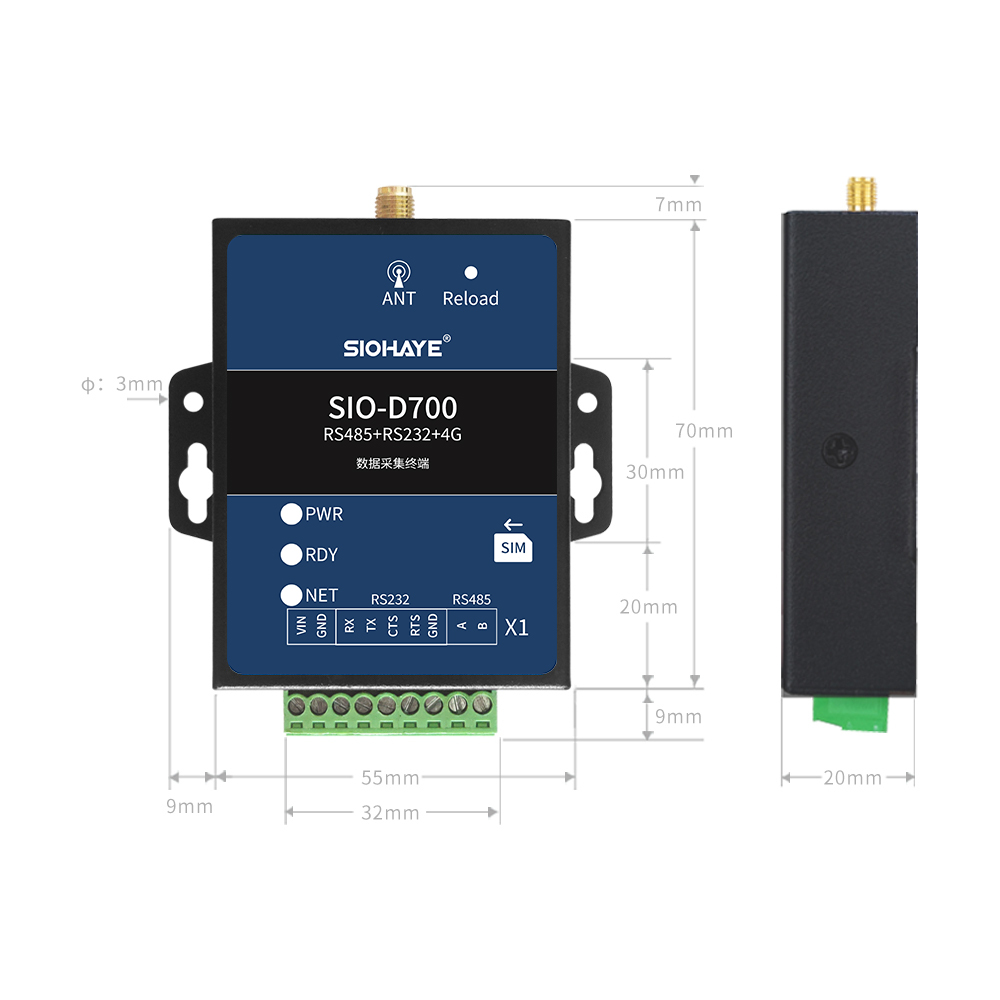

2.3. 硬件尺寸
外殼尺寸
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 和RDY/STA LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍,RDY/STA LED 熄滅 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃,RDY/STA LED熄滅 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃,RDY/STA LED常亮 | 至少有一個通道鏈接服務器成功 |
4. 測試硬件連接方法
4.1、SIM卡安裝方向
