SIO-DG724W7
1. 簡介

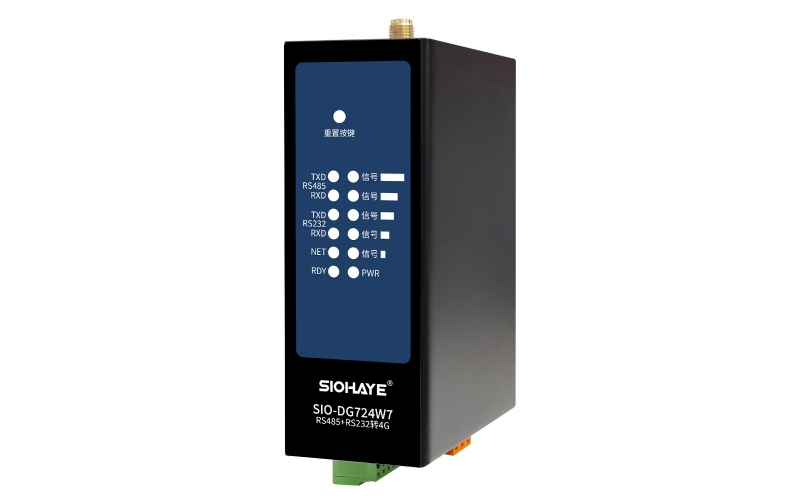

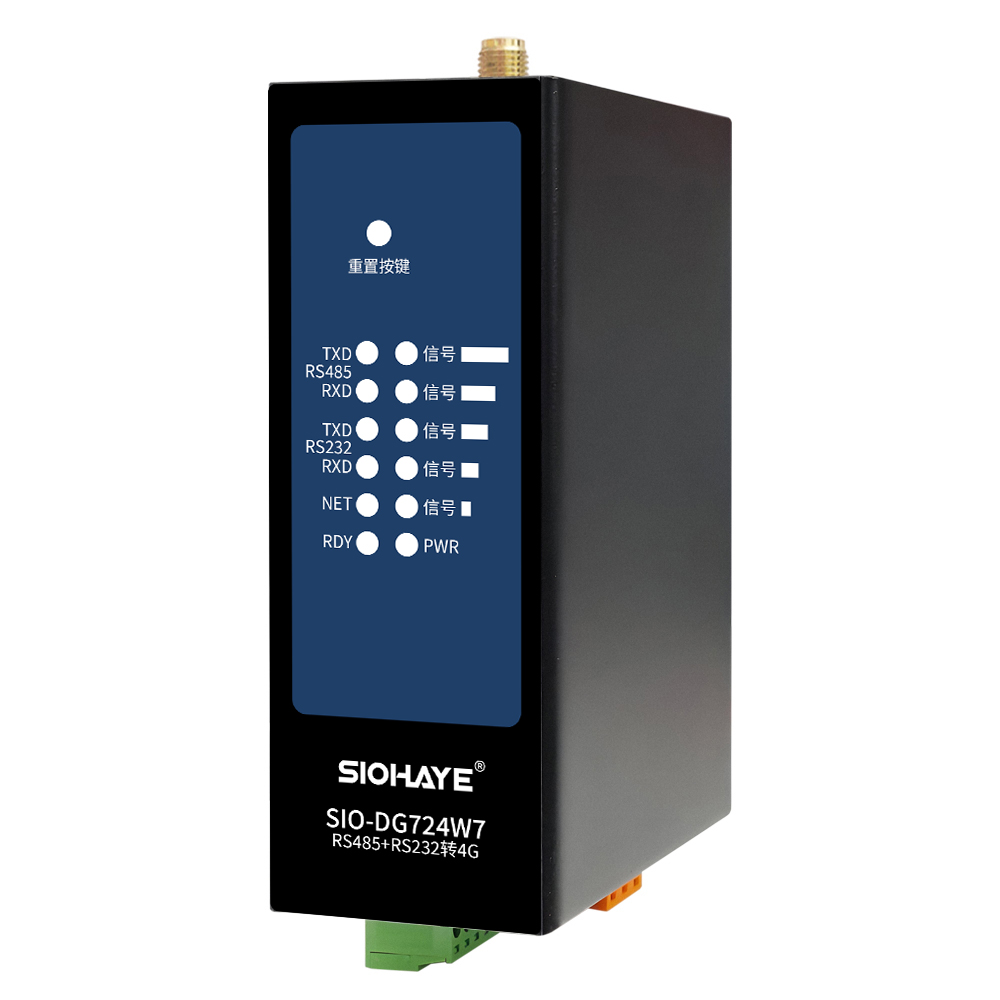

SIO-DG724W7 DTU是由西奧推出的高性價的220V交流和7~36V直流雙電源供電DTU，適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，特性如下:
1) 支持220V(寬輸入范圍85-305VAC/90-430VDC)交流供電；
2) 支持7~36V直流供電；
3) 支持接觸放電±8KV，空氣放電±15KV；
4) 工作環境為-30℃-70℃；
5) 支持1路RS232,1路RS485；
6) 支持本地信號強度指示；
7) 支持1一路可控電源輸出；
8) 支持西奧DTU透?jìng)鞴碳С諸CP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT；
9 支持標簽logo定制服務；
10) 支持二次開發定制。
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 220VAC(寬輸入范圍85-305VAC/90-430VDC) 7~36V 直流電源供電，10W電源 | |
工作環境 | 工作溫度 | -30℃ ~+70℃ |
工作濕度 | 5%~95%RH(無凝露) | |
RS232串口 | 1路 | 1200-460800；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
RS232 LED | 2個TX和RX 數據狀態指示燈 | |
RS485串口 | 1路 | 1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
RS485 LED | 2個TX和RX 數據狀態指示燈 | |
信號指示燈 | 5顆信號狀態指示燈 | |
可控電源輸出 | 1路 | 220V供電，輸出12V；直流供電，輸出直流供電電壓；電流最大1A，適用于小功率傳感器供電 |
尺寸 | 98*79*36mm | |
安裝方式 | 35mm導軌安裝 | |
2.2. 硬件資源介紹

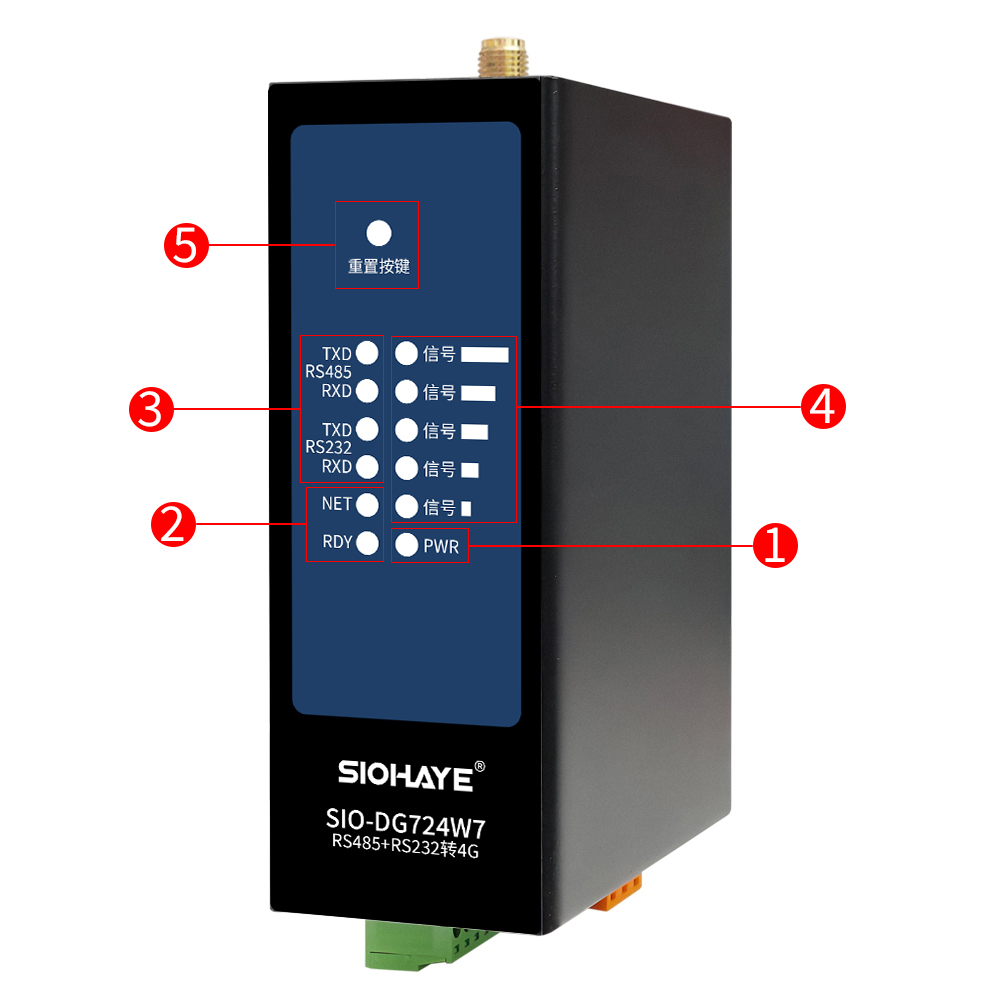

指示燈面資源介紹
編號 | 標識 | 功能 | 說明 |
1 | PWR | 電源指示燈，供電常亮 | |
2 | RDY | 網絡指示燈 | |
NET | 網絡指示燈 | ||
3 | TXD/RXD RS232 | RS232通訊指示燈 | |
TXD/RXD RS485 | RS485通訊指示燈 | ||
4 | 信號1~5 | 設備當前信號強度指示燈 | |
5 | Reload | 按7秒，用來恢復出廠設置 |

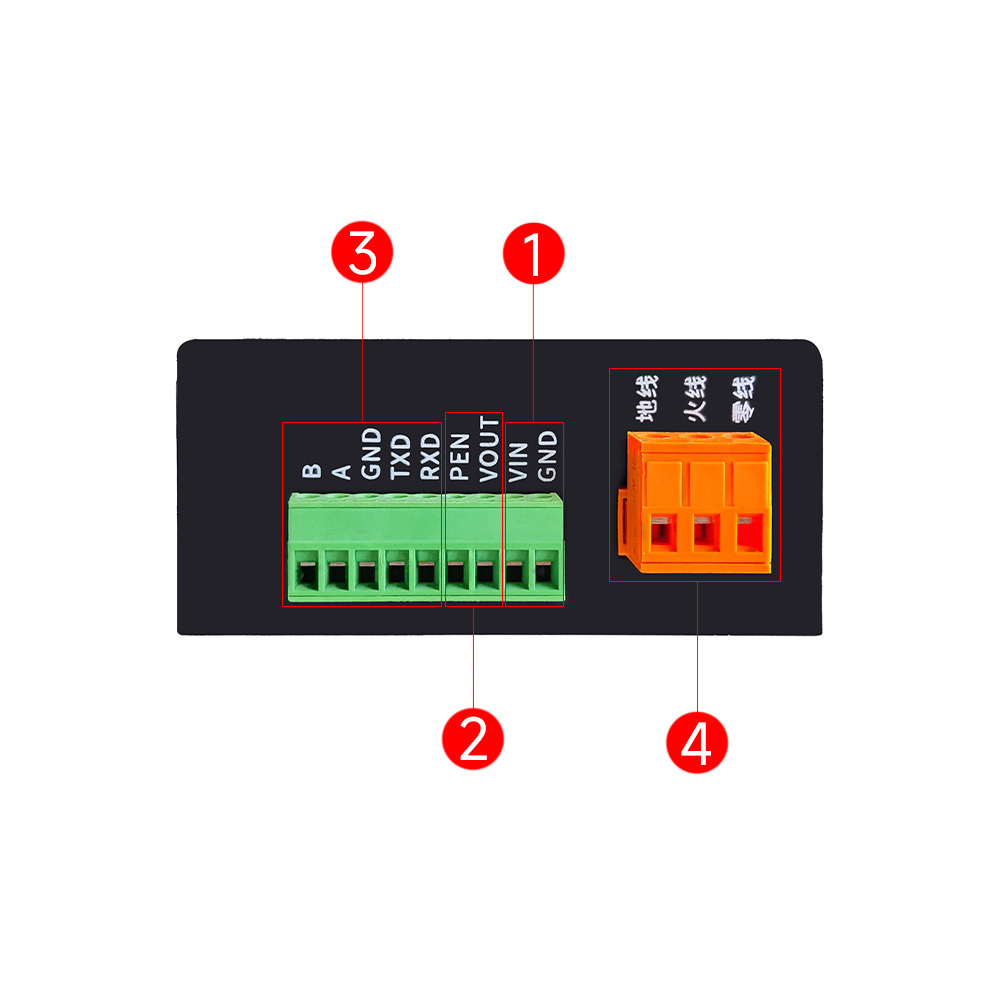

通訊接口面資源介紹
編號 | 標識 | 功能 | 說明 |
1 | VIN GND | 直流供電，7~36V，10W電源 VIN是電源正極，GND是電源負極 | |
2 | VOUT | 可控電源 | 220V供電，輸出12V；直流供電，輸出直流供電電壓；電流最大1A，適用于小功率傳感器供電 |
PEN | 重啟設備 | 高電平重啟設備 | |
3 | TXD/RXD/GND | RS232接口 | |
A/B | RS485接口 | ||
4 | 地線/火線/零線 | 220V 供電接口 220V和直流供電任選其一 |

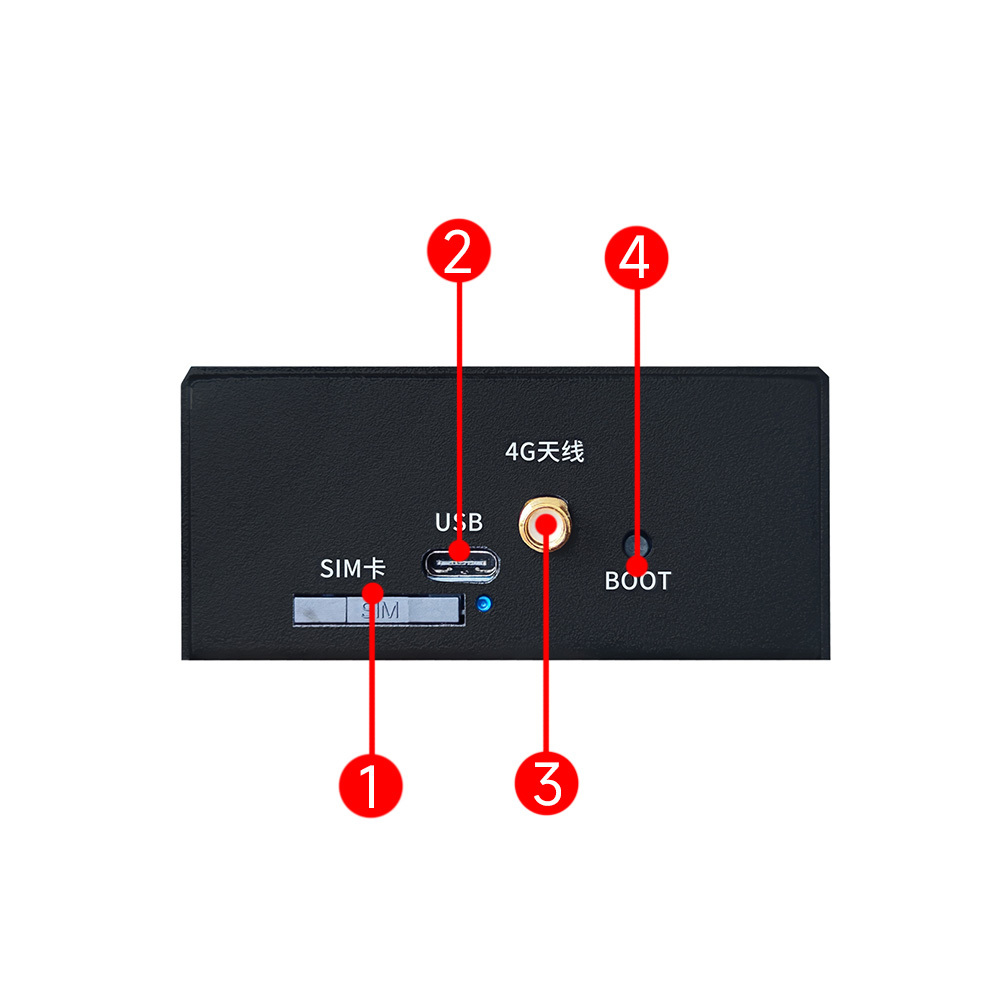

天線接口資源介紹
編號 | 標識 | 功能 | 說明 |
1 | SIM卡 | 外置卡槽 | 自鎖SIM卡，大卡（出廠默認帶貼片SIM卡） |
2 | USB | Type-c | 升級固件和調試日志 |
4G天線 | SMA接口 | ||
3 | BOOT | 配合USB進入強制升級模式 |

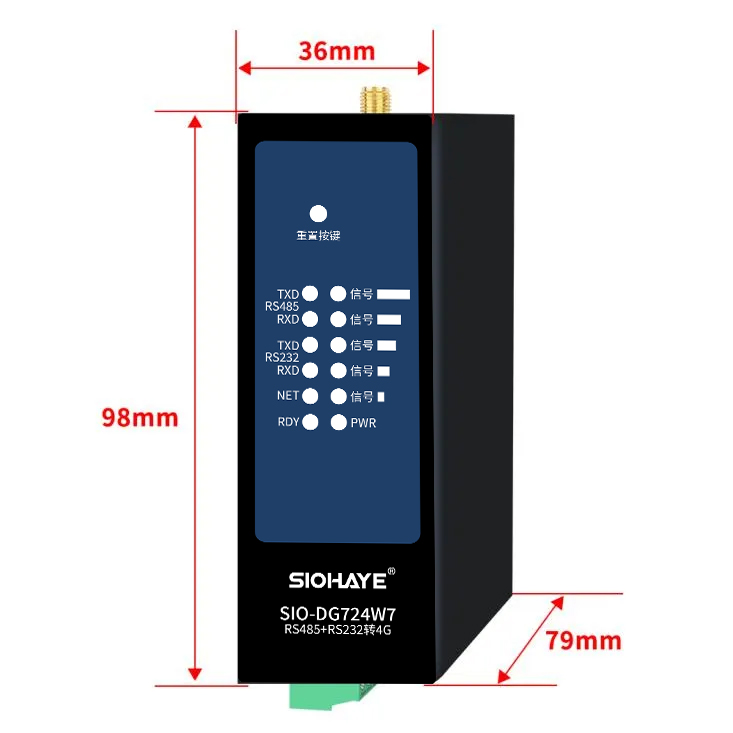

2.3. 硬件尺寸
3. LED狀態描述
3.1. NET和RDY/STA LED描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 和RDY/STA LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍,RDY/STA LED 熄滅 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃,RDY/STA LED熄滅 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃,RDY/STA LED常亮 | 至少有一個通道鏈接服務器成功 |
3.2. 通訊LED描述
當RS485有數據收發的時候，TXD/RXD RS485 LED會閃爍; 當RS232有數據收發的時候，TXD/RXD RS232 LED會閃爍。LED閃爍是硬件控制的，與數據通訊頻率一致。
4. 測試硬件連接方法

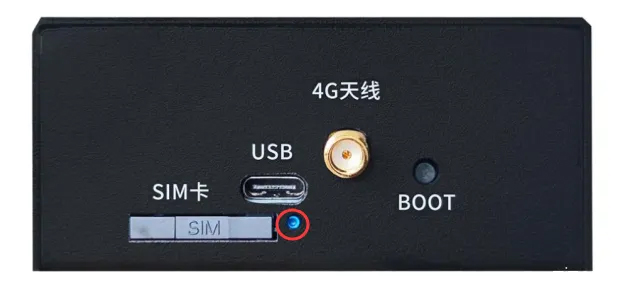

4.1. SIM卡安裝方法
卡槽有個鎖針，用硬物，向里面頂，卡槽會自動彈出來，和手機卡座差不多。
